Verarbeitung der R Floorzz Bodenelemente

Die R Floorzz Bodenelemente lassen sich mit handelsüblichem Handwerkzeug bearbeiten. Sägen ist mit einer Hand-, Stich- oder Kreissäge möglich. Wir empfehlen, Staub abzusaugen und eine Schutzbrille zu tragen. Die Elemente können mit selbstschneidenden R Floorzz Schrauben oder Klammern befestigt werden.

Vor der Verarbeitung sollten sich die Elemente mindestens 48 Stunden an das Klima des trockenen Raumes anpassen. Wenn sie während des Transports feucht geworden sind, dürfen sie erst nach vollständigem Trocknen verwendet werden. Die durchschnittliche Luftfeuchtigkeit im Raum darf 70 % nicht überschreiten.

R Floorzz Bodenelemente erfüllen zahlreiche Leistungsnormen. Alle Materialien, die auf oder in den Elementen verwendet werden, müssen den geltenden Bauvorschriften entsprechen.

Beachten Sie bitte vor der Montage stets die Verarbeitungsrichtlinien, die Sie auf dieser Website herunterladen können.

Schritt 1 – Untergrund

Für die Verlegung der R Floorzz Mono Bodenelemente ist es erforderlich, dass die Unterkonstruktion eben, gerade, stabil und tragfähig ist. Sie muss so beschaffen sein, dass die R Floorzz Mono Elemente vollständig unterstützt werden und ohne Unebenheiten verlegt werden können. Die R Floorzz Mono Bodenelemente selbst besitzen keine tragenden Eigenschaften. Der Unterboden muss trocken sein und trocken bleiben.

Holzboden-Konstruktionen

Vor der Montage der R Floorzz Mono Bodenelemente muss der Holzboden sorgfältig überprüft werden. Er muss eben, vollständig tragfähig und mit Schrauben gut befestigt sein. Der Boden darf weder nachgeben noch federn. Wo Verbesserungen notwendig sind, müssen diese vor der Verlegung und Verarbeitung der R Floorzz Elemente durchgeführt werden.

Mineralische Böden

Wenn der Boden noch Restfeuchtigkeit enthält, sodass aufsteigende Feuchtigkeit möglich ist, muss eine ausreichend dichte Feuchtigkeitssperre angebracht werden. Diese verhindert, dass Feuchtigkeit in die R Floorzz Elemente eindringen oder aufsteigen kann. Dies gilt sowohl für mineralische Böden mit Kriechkeller als auch für solche, die direkt auf dem Untergrund liegen, wie es häufig bei älteren Gebäuden der Fall ist.

Dämmende Unterlagen

Wenn auf dem tragenden Boden eine Dämmschicht angebracht ist, muss diese ausreichend druckfest sein und genügend Unterstützung für die R Floorzz Mono Bodenelemente bieten. Lassen Sie sich hierzu von Ihrem Dämmstofflieferanten beraten. Beachten Sie dabei, dass die R Floorzz Mono Bodenelemente stets mechanisch mit dem Untergrund verbunden sein müssen.

Ist dies nicht möglich und muss die Konstruktion schwimmend ausgeführt werden, empfehlen wir die Verwendung des R Floorzz Mono Systems.
Bei speziellen Anforderungen, etwa in Bezug auf Brandschutz oder Schallschutz, gelten gegebenenfalls abweichende Vorschriften für die Unterkonstruktion. Wenden Sie sich hierzu bitte an Ihren jeweiligen Lieferanten oder Fachberater.

Schritt 2 – Sorgen Sie für das richtige Werkzeug

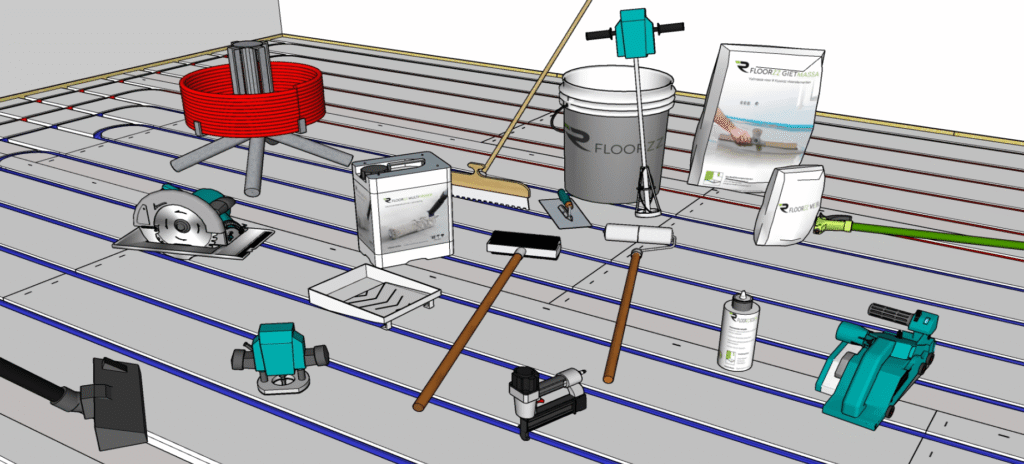

Stellen Sie sicher, dass Sie über das passende Werkzeug verfügen, bevor Sie mit der Arbeit beginnen:

Kreissäge
Staubsauger
Oberfräse
Zahnrakel 6–8 mm
Glättkelle
Mischer
Hoher, schmaler Mischbehälter
Schlitzfräse
Primerrolle
Primerbehälter
Tacker
Akkuschrauber
Stachelwalze
Wasser

Schritt 3 – Mono Anleitungen ansehen

Schritt 1 – Randstreifen anbringen

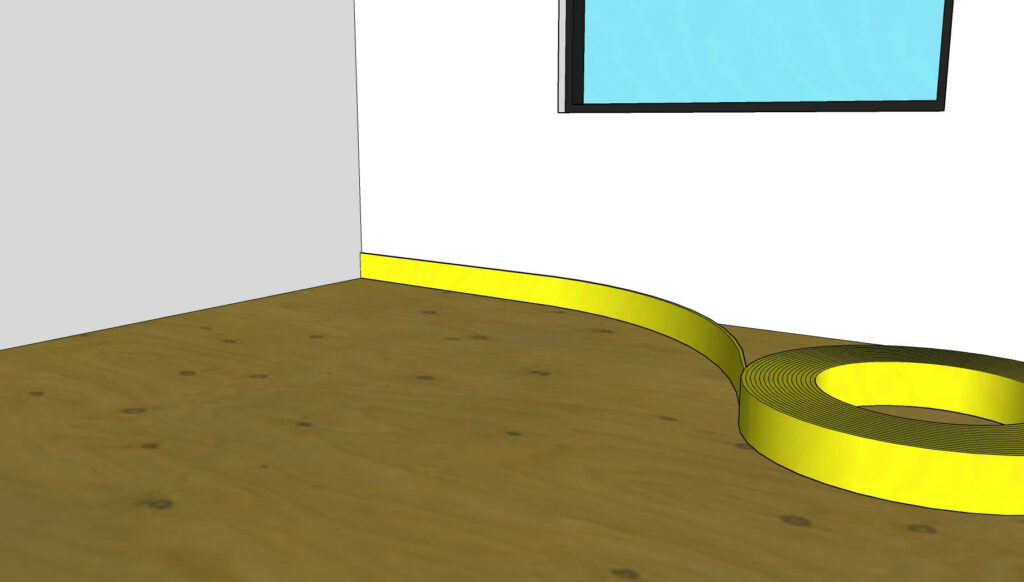

Um die Übertragung von Schall, insbesondere Körperschall, über die Wände zu verhindern, müssen mineralische Randstreifen oder ein anderes geeignetes Material gemäß den Empfehlungen Ihres Lieferanten angebracht werden.

Schritt 2 – Erste Bodenelemente verlegen

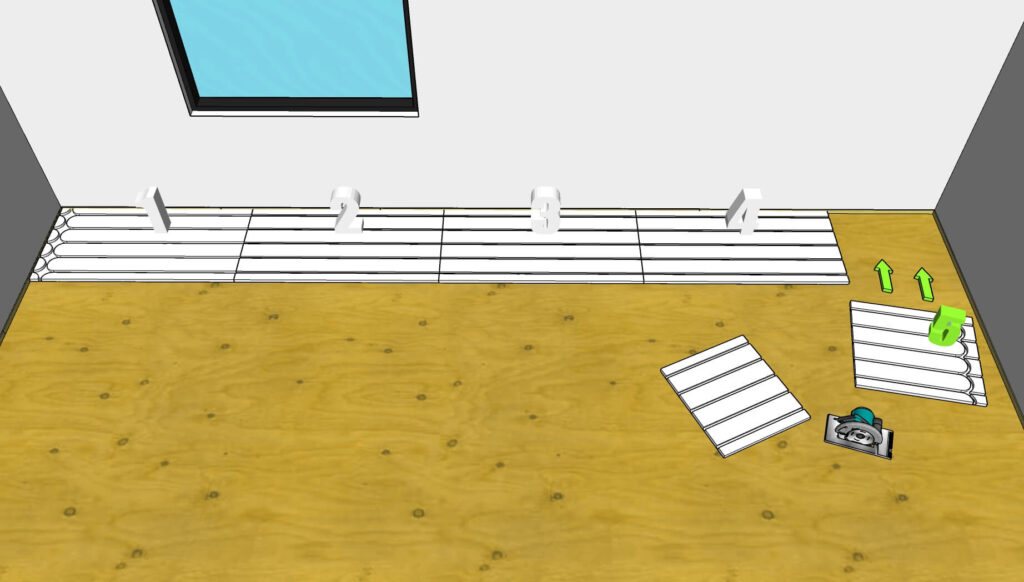

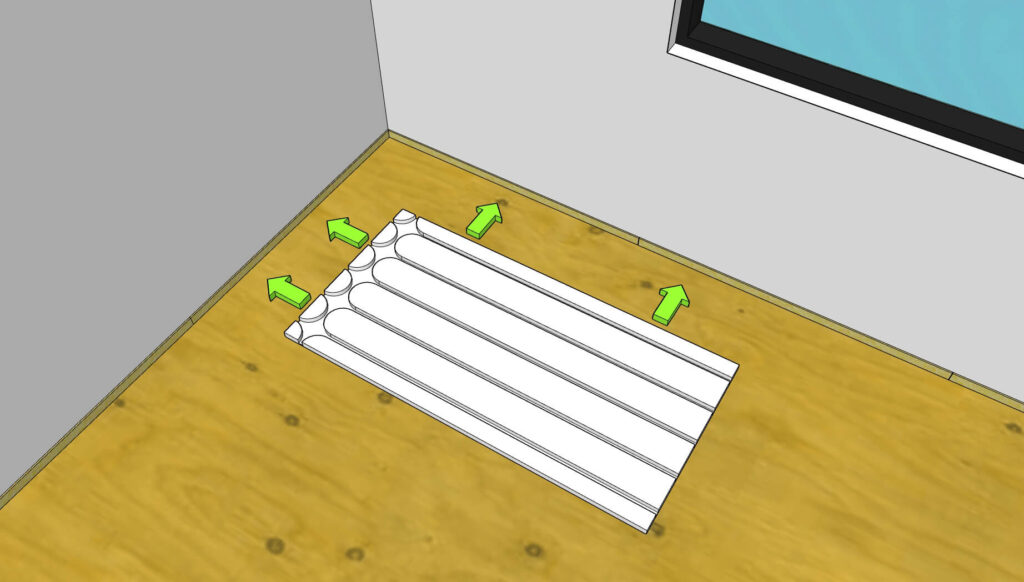

Beginnen Sie mit der ersten Reihe der R Floorzz Mono Bodenelemente, ausgerichtet an einer geraden Linie, die Sie mit einem Laser oder einer Schnurschlaglinie markieren. Wände und Sockelleisten sind oft nicht exakt gerade. Durch das Arbeiten entlang einer echten Linie vermeiden Sie, dass der Boden am Ende schief verlegt wird.

Legen Sie die erste Reihe der R Floorzz Mono Bodenelemente in einem Abstand von etwa 10 bis 15 cm zur Wand und fixieren Sie diese anschließend. Den Zwischenraum zwischen Wand und erster Reihe füllen Sie später mit Streifen aus unbearbeiteten R Floorzz Mono Bodenelementen auf. Rund um die Konstruktion müssen die Elemente mit einem Abstand von mindestens 6 mm zur Wand verlegt werden.

Verlegen Sie die R Floorzz Mono Bodenelemente gemäß dem Verlegeplan in Schritt 3 und 4. Achten Sie darauf, dass das Endstück jeder Reihe eine Mindestlänge von 25 cm hat.

Sollten die R Floorzz Mono Elemente versehentlich senkrecht transportiert oder zwischengelagert worden sein, kann es zu einer leichten Wölbung kommen. In diesem Fall müssen die Elemente fest und eben mit dem Untergrund verbunden werden, im Abstand von 200 mm gemäß den Richtlinien im Abschnitt „Befestigung R Floorzz Bodenelemente Mono System“.

Die R Floorzz Bodenelemente müssen mit R Floorzz Schrauben befestigt werden. Bei einer Holzkonstruktion können alternativ R Floorzz Klammern (verzinkt und kunstharzbeschichtet) verwendet werden. Verwenden Sie die passende Länge laut Verarbeitungsanleitung.

Schritt 3 – Mechanische Befestigung

Sorgen Sie dafür, dass die R Floorzz Mono Bodenelemente fest und eben mit dem Untergrund verschraubt sind, mit einem Abstand von 200 mm entsprechend den Angaben im Verarbeitungsbuch.

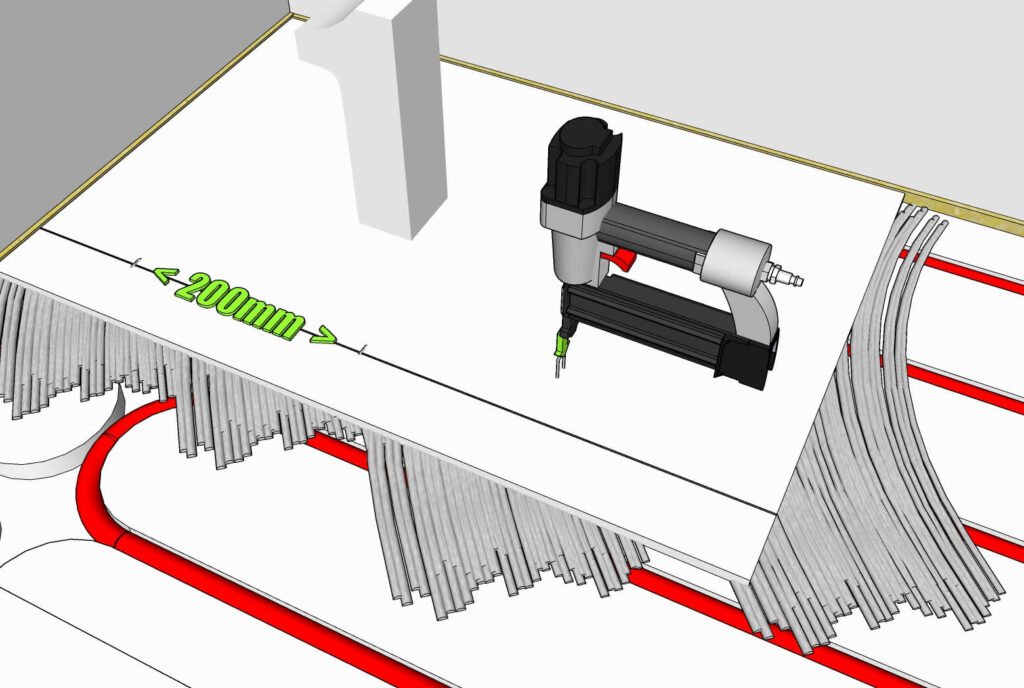

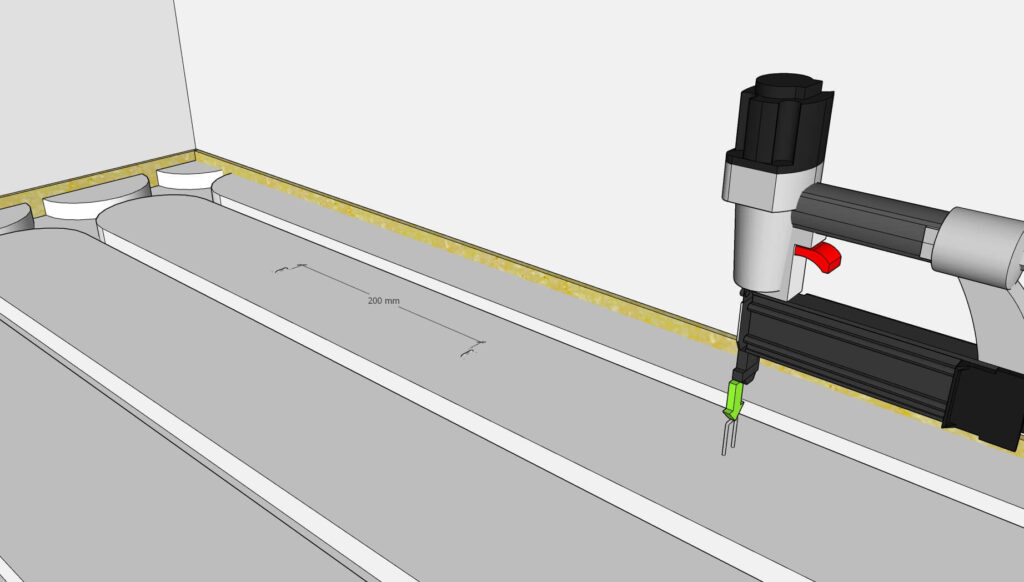

Befestigen Sie die Elemente mit Spreizklammern 35–40 mm, Abstand 200 mm.

Schritt 4 – Maßarbeit

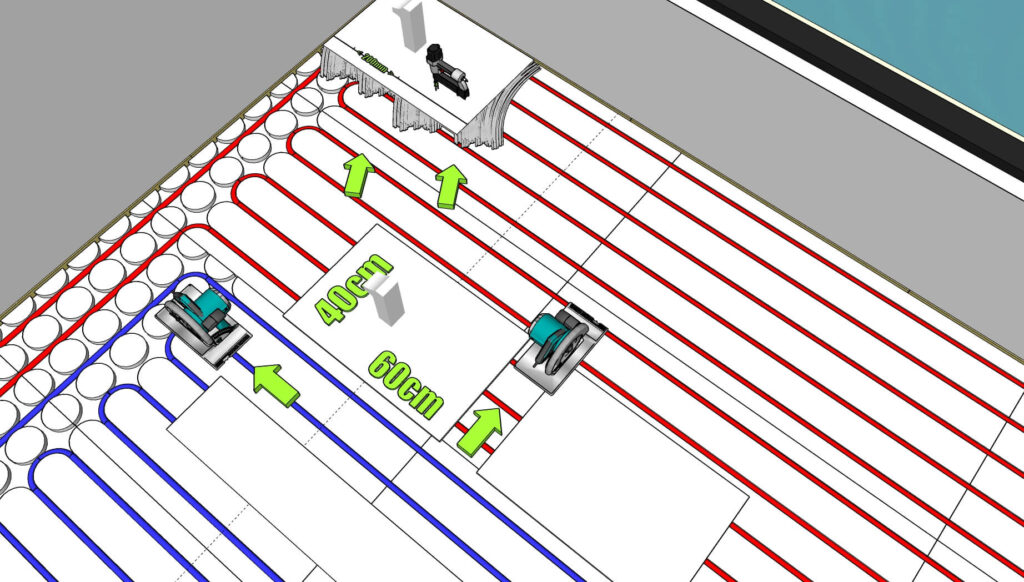

Individuelle Zuschnitte können mit einer Tauchkreissäge mit Führungsschiene ausgeführt werden. Beim Sägen sollte stets eine ausreichende Staubabsaugung verwendet werden. Die Sägeblätter sollten eine begrenzte Anzahl von Hartmetallzähnen (oder diamantbestückt) haben. Runde Formen lassen sich mit einer Stichsäge herstellen. Beim Sägen wird das Tragen einer geeigneten Atemschutzmaske empfohlen.

Schritt 5 – Verlegung der Bodenelemente

Verlegen Sie alle Elemente reihenweise und führen Sie anschließend die Einteilung der Heizrohre durch.

Schritt 6 – Boden von Staub befreien

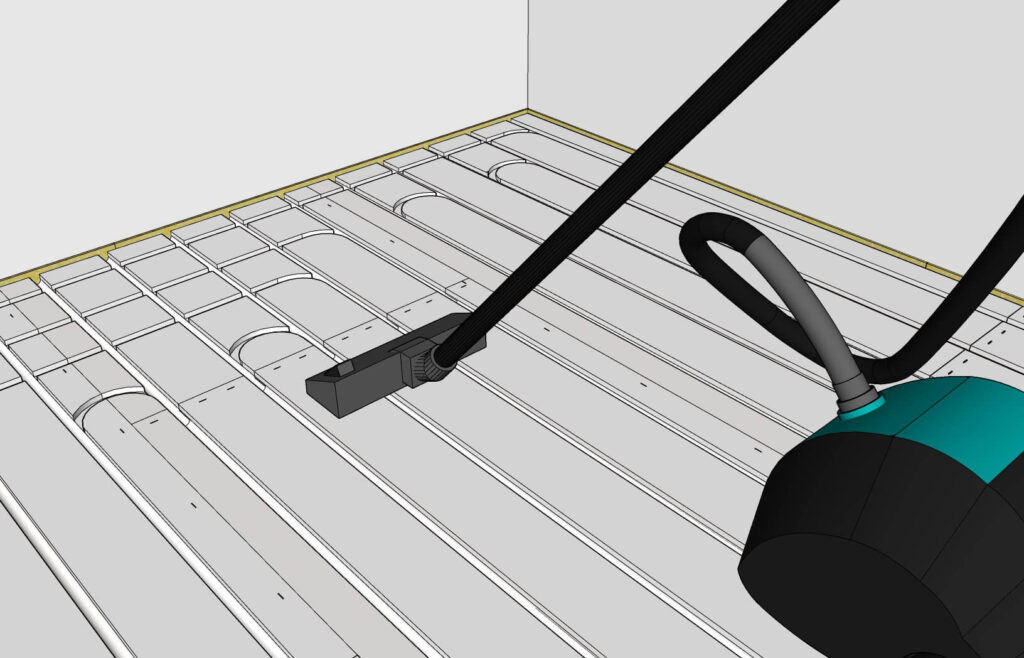

Saugen Sie den Boden gründlich ab, damit die Fräsrillen vollständig staubfrei sind.

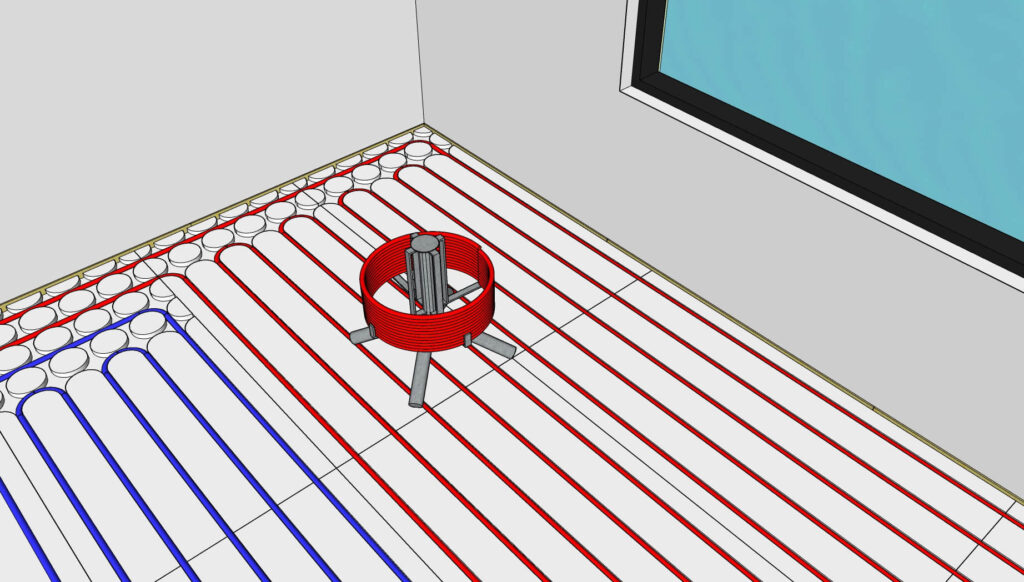

Schritt 7 – Verlegung der Fußbodenheizungsrohre

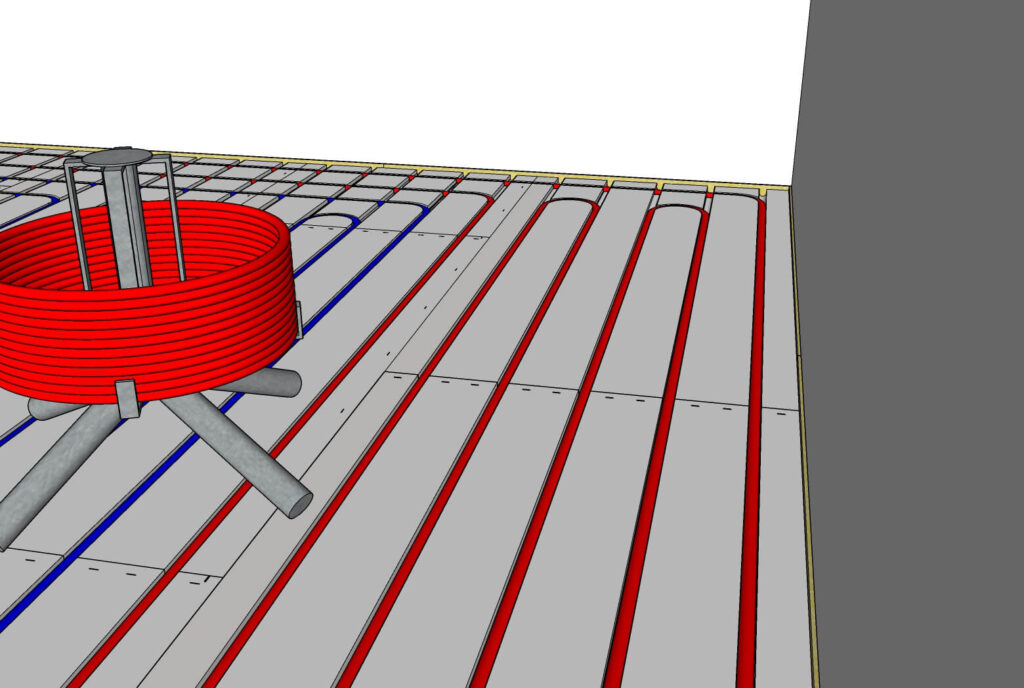

Stellen Sie sicher, dass die gefrästen Rillen vollständig sauber und staubfrei sind. Legen Sie die Heizrohre so ein, dass keine Teile über die Oberfläche hinausragen. An einigen Stellen können die Rohre leicht verdreht sein und nicht fest sitzen. Fixieren Sie diese bei Bedarf mit einem Stück Malerklebeband, um sie sicher in Position zu halten.

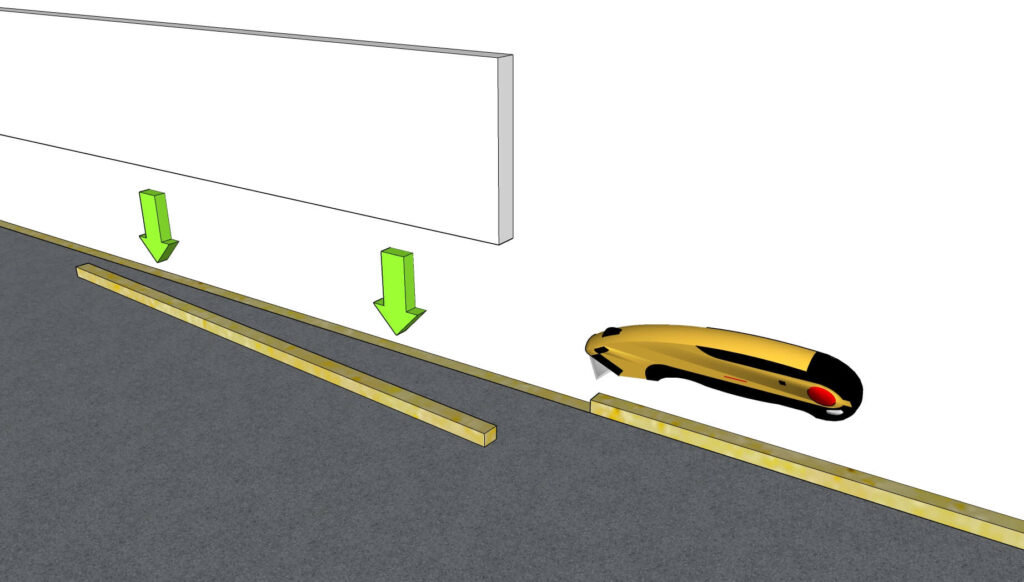

Schritt 1 – Randstreifen anbringen

Schritt 2 – Verlegen der Bodenelemente

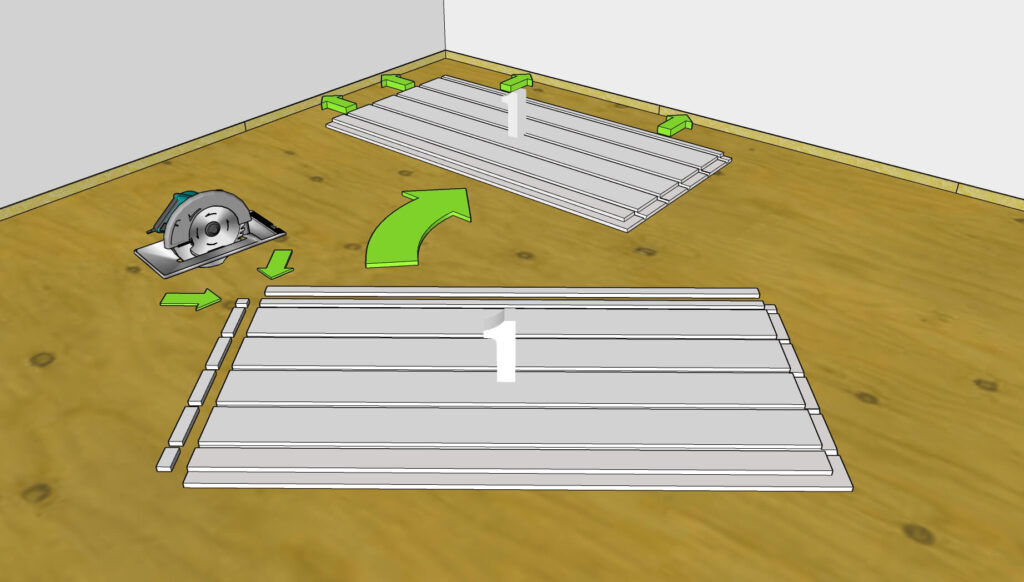

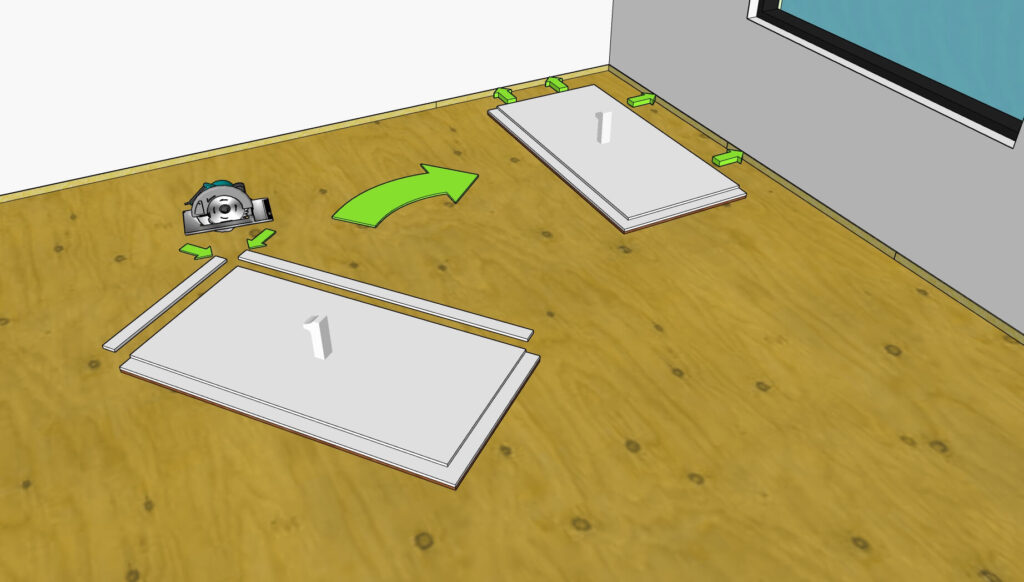

Für die Verlegung der ersten Reihe R Floorzz Duo Bodenelemente sägen Sie die Nut- und Federverbindungen an der Längs- und Stirnseite ab, die an der Wand liegen. Richten Sie die erste Reihe der R Floorzz Duo Bodenelemente entlang einer geraden Linie aus, die Sie mit einem Laser oder einer Schnurschlaglinie markieren. Da Wände und Sockelleisten oft nicht exakt gerade sind, vermeiden Sie durch das Arbeiten entlang einer geraden Linie, dass der Boden schief verlegt wird. Fixieren Sie die erste Reihe der R Floorzz Duo Bodenelemente vorübergehend.

Rund um die Wand müssen die Bodenelemente mit einem Abstand von 6 mm zur Wand verlegt werden.

Maßarbeiten vor Ort können mit einer Tauchkreissäge mit Führungsschiene ausgeführt werden. Beim Sägen sollte eine ausreichende Staubabsaugung verwendet werden. Die Sägeblätter sollten nur wenige Hartmetallzähne haben (ggf. diamantbestückt). Runde Formen können mit einer Stichsäge geschnitten werden. Beim Sägen wird das Tragen einer geeigneten Atemschutzmaske empfohlen.

Schritt 3 – Verkleben der Nut- und Federverbindung

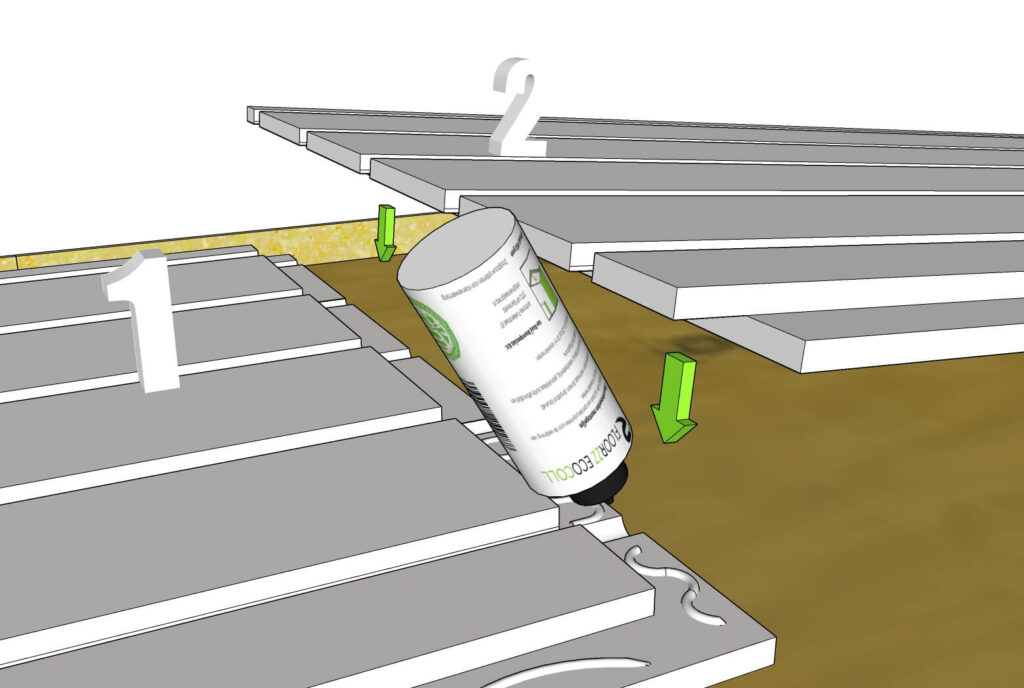

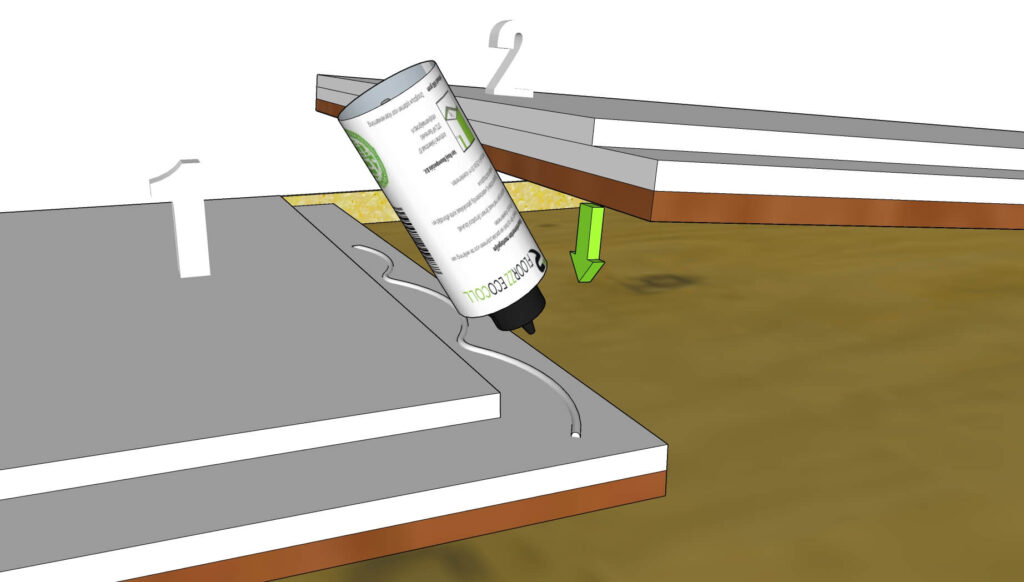

Verkleben Sie die Nut- und Federverbindung mit R Floorzz Ecocoll. Tragen Sie ausreichend Klebstoff über die gesamte Verbindung auf.

Schritt 4 – Heften oder Schrauben auf der Nut- und Federverbindung

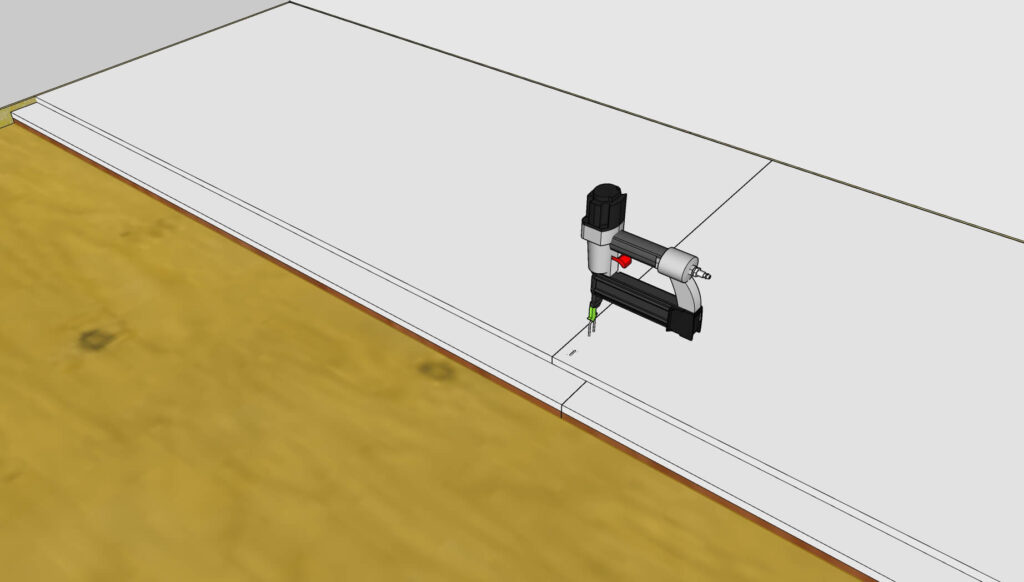

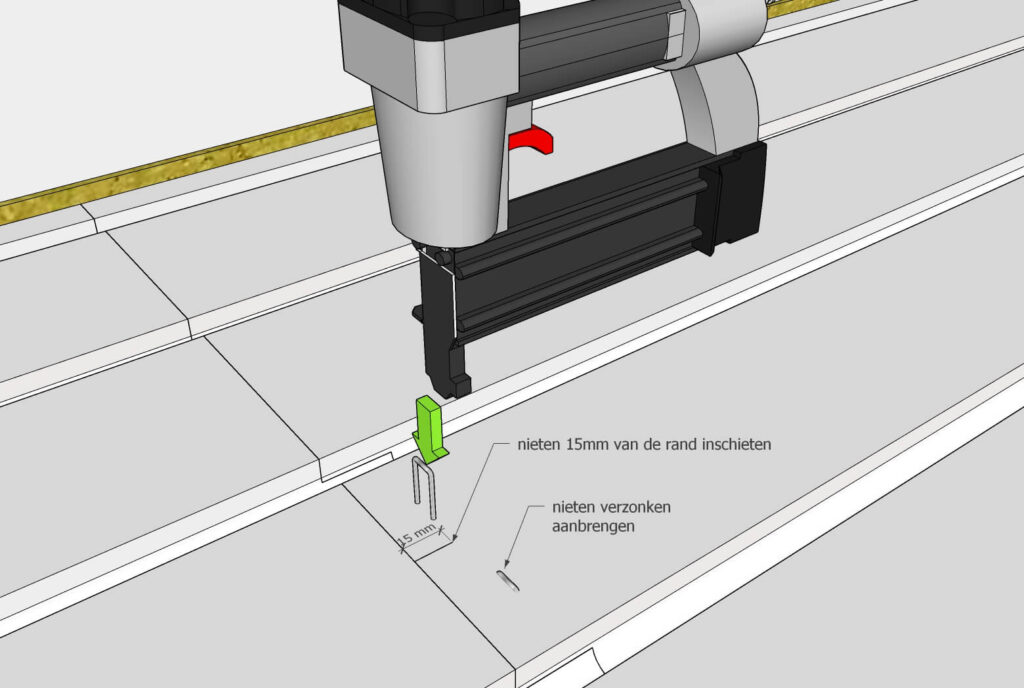

Bringen Sie Klammern oder Schrauben auf der Nut- und Federverbindung an. Achten Sie darauf, dass diese mindestens 15 mm vom Rand entfernt angebracht werden.

Schritt 5 – Verlegung im Versatzverband

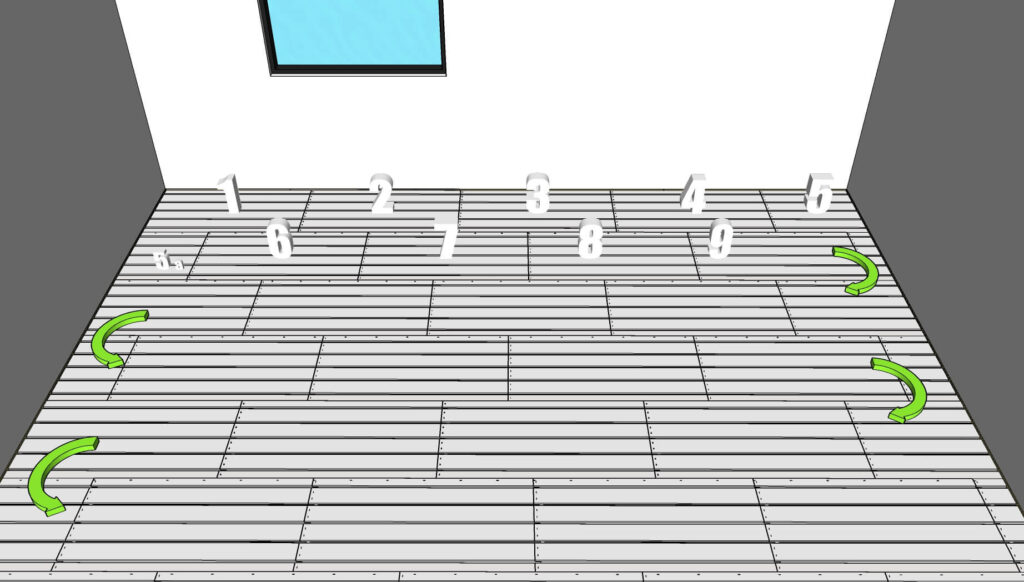

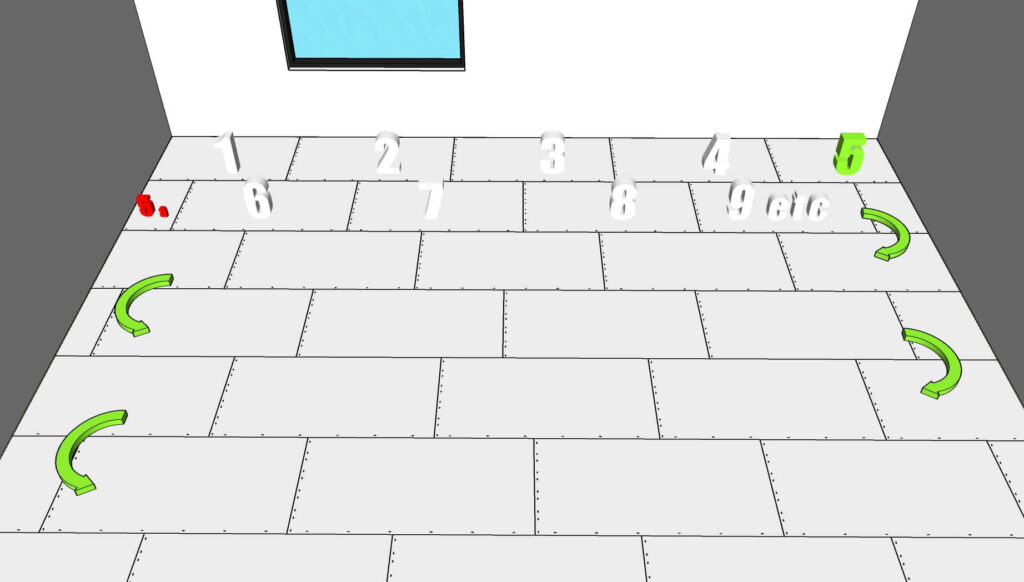

Verlegen Sie die R Floorzz Duo Bodenelemente im versetzten Verband, wie im Verlegeplan 1 angegeben. Kreuzfugen sind nicht zulässig. Achten Sie darauf, dass das Endstück jeder Reihe eine Mindestlänge von 25 cm hat.

Wenn die R Floorzz Duo Bodenelemente versehentlich senkrecht transportiert oder gelagert wurden, kann es zu leichten Wölbungen kommen. In diesem Fall müssen die Elemente vorübergehend plan auf dem Untergrund fixiert werden.

Schritt 6 – Fräsen der Nuten in (vor)gefrästen Bodenelementen

Die R Floorzz Duo Bodenelemente sind auch vorgefräst erhältlich. In den meisten Fällen ist damit bereits rund 90 % der Fräsarbeit erledigt, was wertvolle Arbeitszeit spart. Zudem sind die Nuten exakt in Breite und Tiefe ausgeführt und haben eine abgerundete Unterseite, was die Energieaufnahme und Wärmeverteilung verbessert.

An den Stirnseiten der Reihen befinden sich bei der Aufteilung der Heizkreise jeweils Vorlauf- und Rücklaufleitungen. Diese geraden Nuten können Sie mit einer Schlitzfräse herstellen.

Für die geraden Nuten der Vor- und Rücklaufleitungen verwenden Sie eine tiefenverstellbare Schlitzfräse in Kombination mit einem R Floorzz Fräser 17 mm. Achten Sie auf eine ausreichende Staubabsaugung.

Wie die Bogenfräsungen ausgeführt werden, erfahren Sie im nächsten Schritt.

Schritt 7 – Fräsen der Vorlauf- und Rücklaufleitungen

An den Stirnseiten der Reihen haben Sie auf einer Seite die Vorlauf- und Rücklaufleitung des Heizkreises und auf der gegenüberliegenden Seite eine 180°-Meanderbiegung. An beiden Seiten fräsen Sie mit einer Oberfräse mit Kopierringund einem 17 mm Fräser die Biegungen mithilfe der speziellen R Floorzz Schablone aus.

Schritt 8 – Absaugen der Bodenelemente

Stellen Sie sicher, dass die gefrästen Nuten vollständig staubfrei sind, indem Sie den Boden gründlich absaugen.

Schritt 9 – Verlegung der Heizrohre

Legen Sie die Heizrohre so ein, dass keine Teile über die Oberfläche hinausragen. An manchen Stellen können die Rohre leicht verdreht liegen und nicht fest sitzen. Falls erforderlich, fixieren Sie die Rohre mit einem Stück Malerband, indem Sie es um das Rohr wickeln, um dieses sicher zu klemmen.

Schritt 1 – Randstreifen anbringen

Schritt 2 – Verlegen der Bodenelemente

Rund um die Wand müssen die Bodenelemente mit einem Abstand von 6 mm zur Wand verlegt werden.

Schritt 3 – Verkleben der Nut- und Federverbindung

Verkleben Sie die Nut- und Federverbindung mit R Floorzz Ecocoll. Tragen Sie ausreichend Klebstoff über die gesamte Verbindung auf.

Schritt 4 – Heften oder Schrauben auf der Nut- und Federverbindung

Bringen Sie Klammern oder Schrauben auf der Nut- und Federverbindung an. Achten Sie darauf, dass diese mindestens 15 mm vom Rand entfernt angebracht werden.

Schritt 5 – Verlegung im Versatzverband

Schritt 6 – Fräsen der Nuten

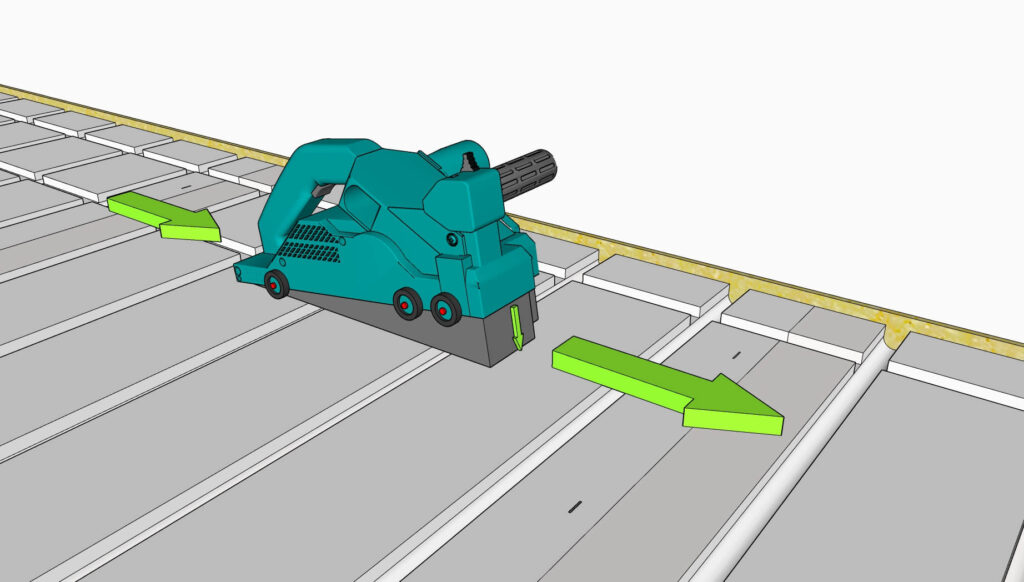

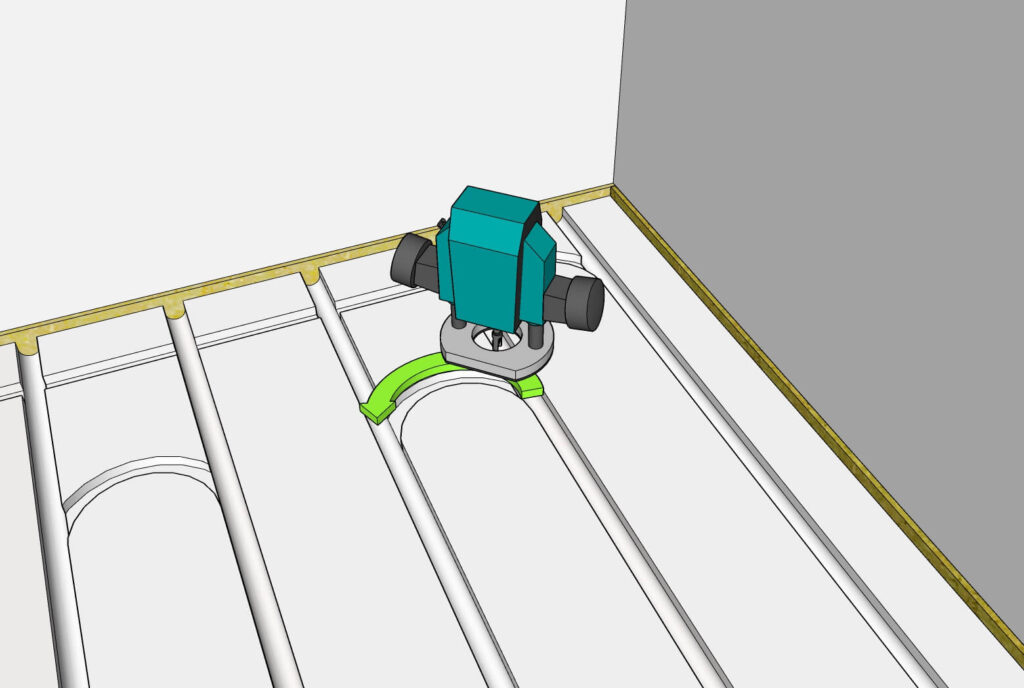

Zum Fräsen der Nuten für die Heizrohre verwenden Sie einen R Floorzz Fräser 17 mm, damit die 16-mm-Heizrohresauber in die Nuten passen. Die Frästiefe darf maximal 17 mm betragen, um die Brandschutzanforderungen zu gewährleisten.

Achtung: Eine Fußbodenheizung kann nur in R Floorzz Duo Bodenelemente eingefräst werden, die aus zwei Platten mit jeweils mindestens 11 mm Stärke bestehen.

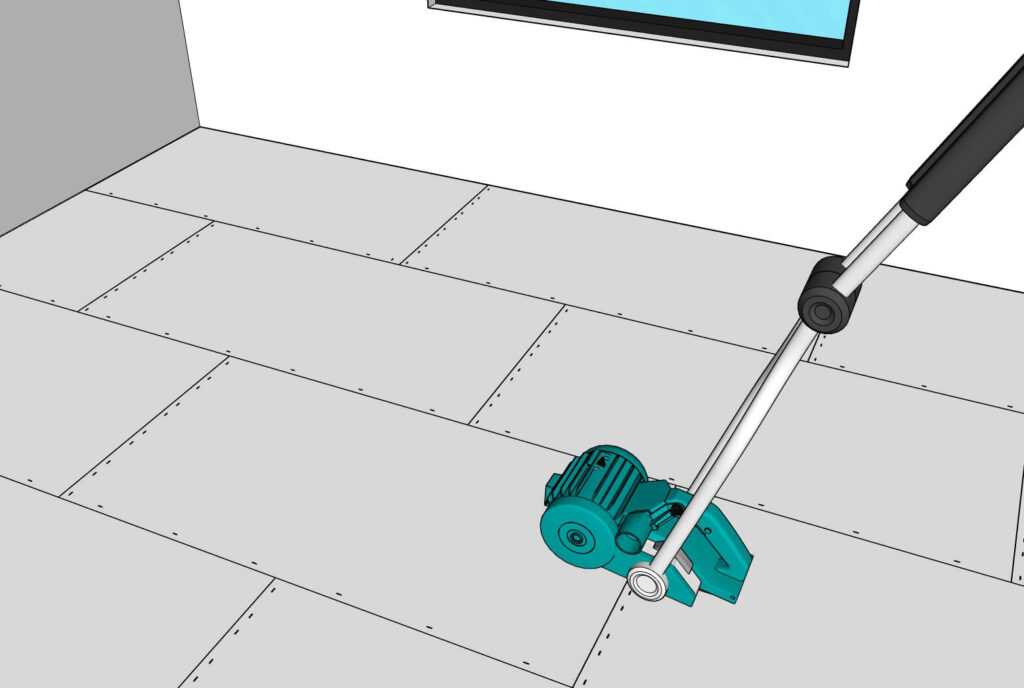

Anstelle einer Handfräse oder Oberfräse kann das gesamte Rohrmuster mit einer dafür geeigneten großen Bodenfräsehergestellt werden.

Schritt 7 – Absaugen der Bodenelemente

Stellen Sie sicher, dass die gefrästen Nuten vollständig staubfrei sind, indem Sie den Boden gründlich absaugen.

Schritt 8 – Verlegung der Heizrohre

Legen Sie die Heizrohre so ein, dass keine Teile über die Oberfläche hinausragen. An einigen Stellen können die Rohre leicht verdreht liegen und nicht fest sitzen. Falls erforderlich, fixieren Sie die Rohre mit einem Stück Malerband, indem Sie es um das Rohr wickeln, um dieses sicher zu klemmen.

Schritt 1 – Vorbehandlung mit R Floorzz Primer

Für beide beschriebenen Aufbauvarianten – mit R Floorzz Gießmasse oder R Floorzz Abdeckplatten – ist eine Vorbehandlung mit R Floorzz Primer auf den verlegten R Floorzz Mono oder Duo Bodenelementen erforderlich.

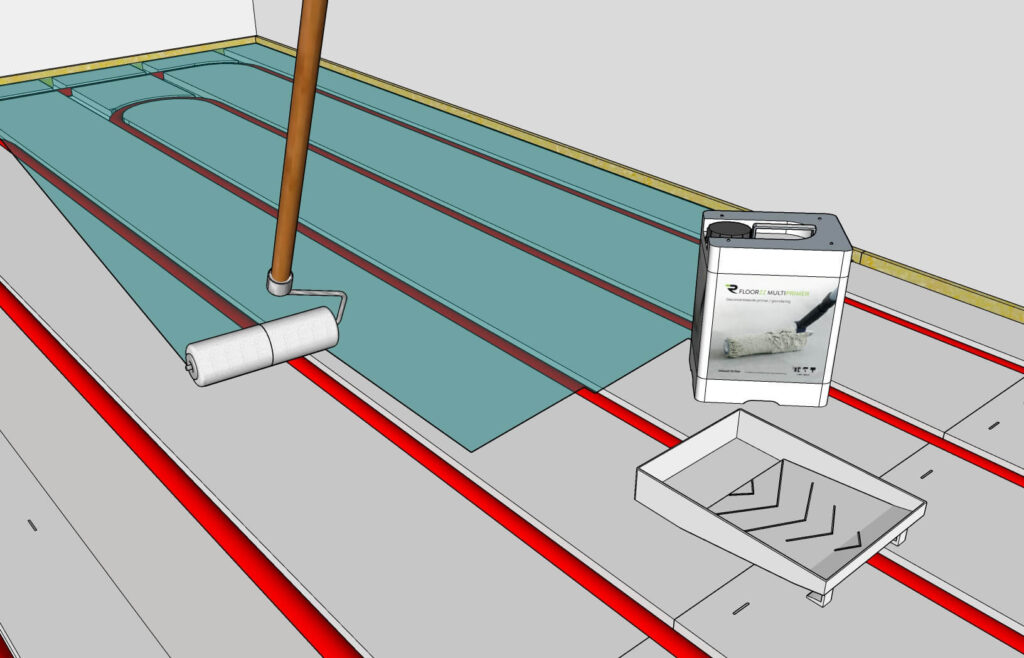

Die gesamte Oberfläche muss mit einer Primerrolle gleichmäßig eingestrichen werden. Befolgen Sie die Anweisungen auf der Verpackung.

Bevor die R Floorzz Gießmasse aufgetragen wird, muss sichergestellt sein, dass keine Undichtigkeiten zwischen den Fugen der Bodenelemente und der darunterliegenden Konstruktion oder angrenzenden Räumen entstehen können. Falls nötig, kann hierfür eine Folie unter den Bodenelementen angebracht werden.

Schritt 2 – Anmischen der Gießmasse

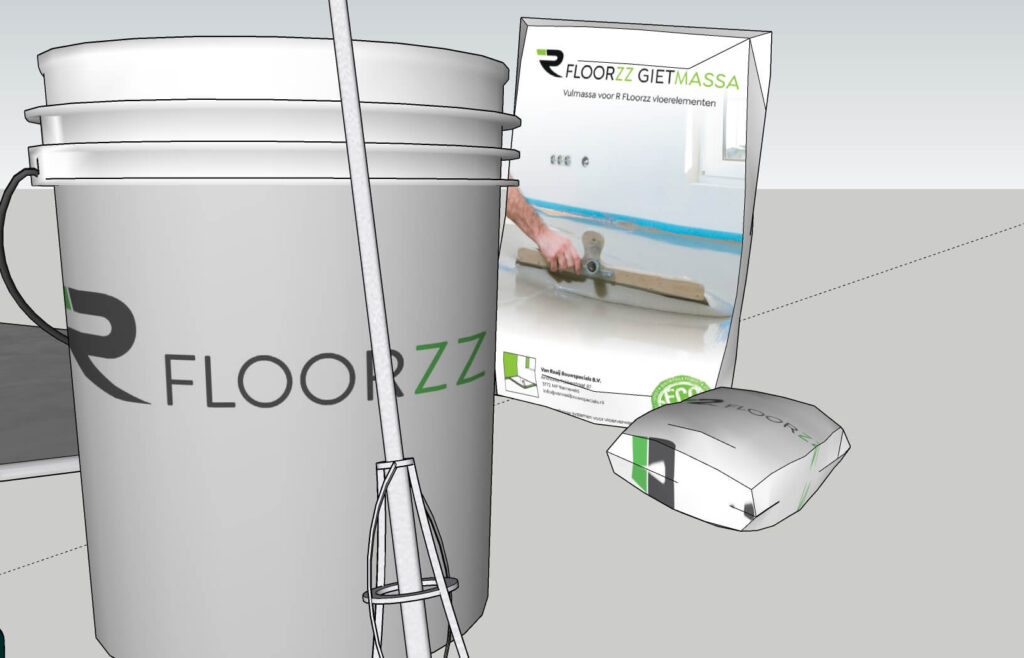

Mischen Sie die R Floorzz Gießmasse mit einer großzügigen Handvoll R Floorzz Fasern und der angegebenen Menge Wasser in einem hohen, schmalen Mischbehälter. Mischen Sie mindestens vier Minuten, um eine gleichmäßige Konsistenz zu erreichen. Falls nötig, nur geringe Mengen Wasser zusätzlich hinzugeben.

Es wird empfohlen, vorab eine Probefläche herzustellen. Beachten Sie die Verarbeitungsanleitung und Mischverhältnisse auf der Verpackung.

Schritt 3 – Auftragen der Gießmasse auf die Bodenelemente

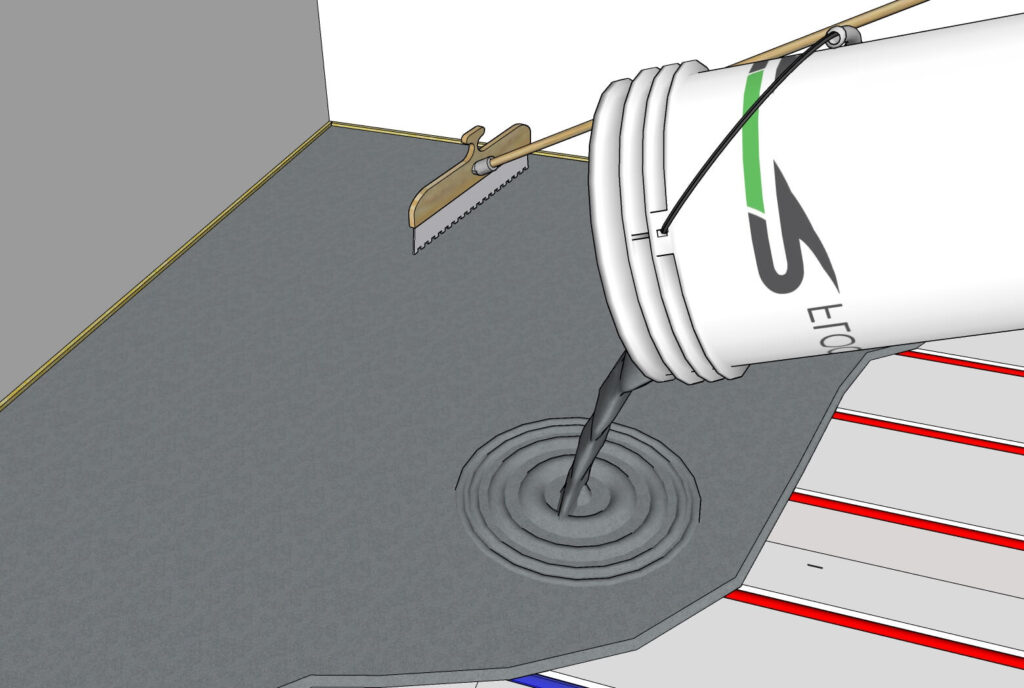

Gießen Sie die R Floorzz Gießmasse unmittelbar nach dem Mischen auf den Boden und verteilen Sie sie mit einem Zahnrakel (2–4 mm), sodass eine Schichtdicke von 2 bis 4 mm ab Oberkante Boden entsteht.
Bei Böden ohne Fußbodenheizung kann die Schicht dünner ausfallen, jedoch müssen die Brandschutzanforderungenweiterhin erfüllt werden.

Schritt 4 – Verteilen der Gießmasse

Verteilen Sie die R Floorzz Gießmasse gegebenenfalls zusätzlich mit einer Glättkelle. Die Gießmasse sollte in einem Arbeitsgang in dem Raum verarbeitet werden, in dem sie benötigt wird.

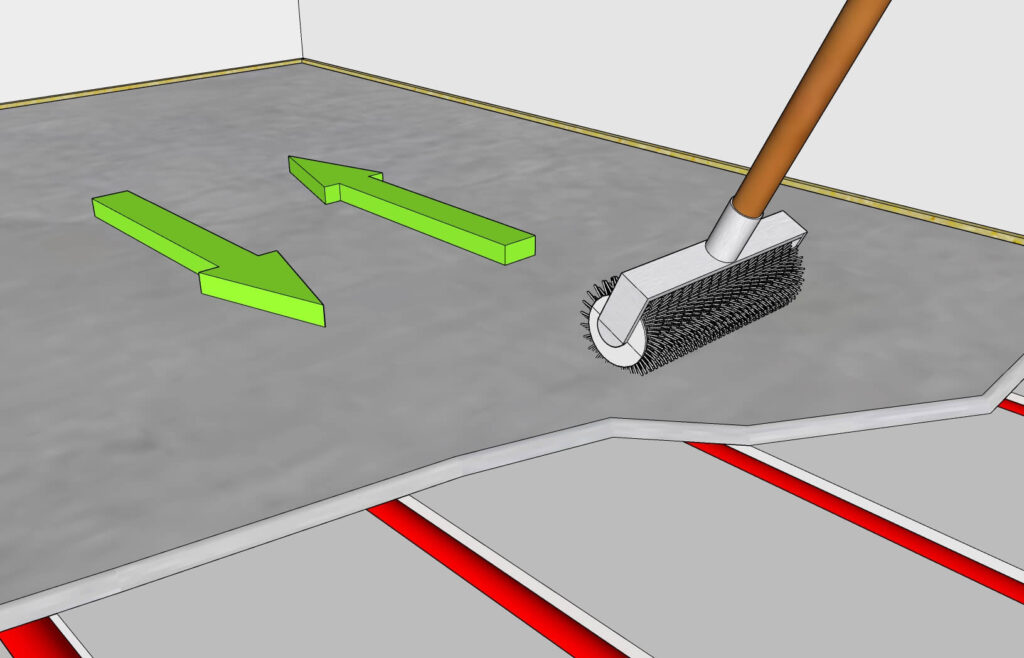

Unmittelbar nach dem Gießen jeder Eimerfüllung sollte die Oberfläche mit einer Stachelwalze nachgerollt werden, um Luftblasen und Unebenheiten zu entfernen.

Schritt 5 – Trocknen

Lassen Sie den Boden anschließend trocknen, bis er wieder begehbar ist. Die Trocknungszeit hängt von der Luftfeuchtigkeit und den Raumklimabedingungen ab.
Um zu verhindern, dass die Heizrohre aufschwimmen, empfiehlt es sich, diese vorher mit Wasser zu füllen.

Schritt 6 – Abschluss für den dekorativen Bodenbelag

Nachdem die R Floorzz Gießmasse vollständig ausgehärtet ist, schneiden Sie die Randstreifen ab und bringen Sie anschließend direkt die Sockelleisten an.

Schritt 1 – Vorbehandlung mit R Floorzz Primer

Für beide beschriebenen Aufbauvarianten – mit R Floorzz Gießmasse oder R Floorzz Abdeckplatten – ist eine Vorbehandlung mit R Floorzz Primer auf den verlegten R Floorzz Mono oder Duo Bodenelementen erforderlich.
Die gesamte Oberfläche muss mit einer Primerrolle gleichmäßig beschichtet werden. Befolgen Sie die Anweisungen auf der Verpackung.

Schritt 2 – Auftragen des R Floorzz Deckplattenklebers

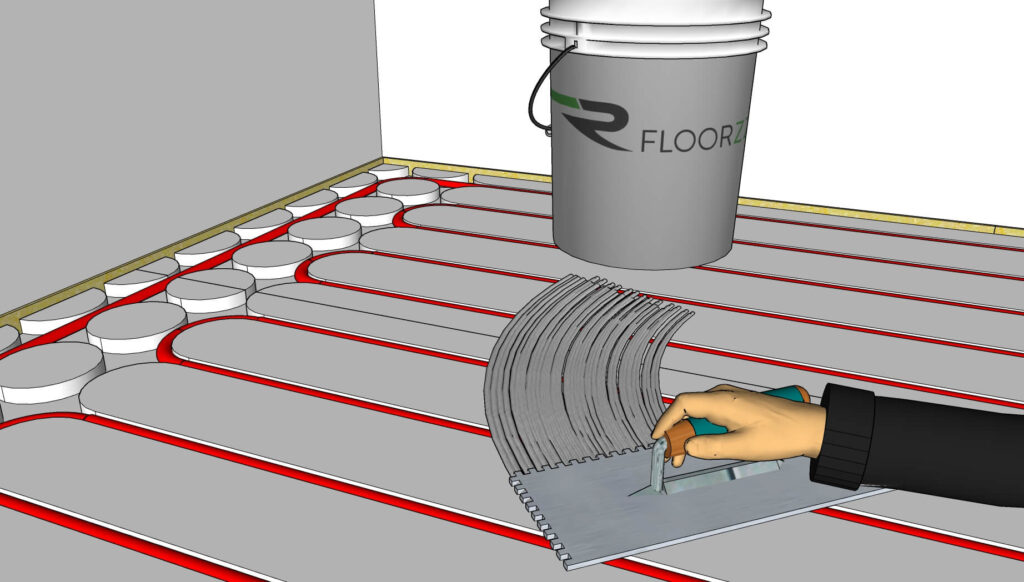

Für eine effiziente Wärmeübertragung ist es notwendig, die Heizrohre mit dem R Floorzz Deckplattenkleberabzudecken. Dieser dient gleichzeitig als Klebeschicht zwischen der ersten Lage der R Floorzz Bodenelemente und den R Floorzz Deckplatten.

Bevor der Kleber aufgetragen wird, muss der Boden mit R Floorzz Primer vorbehandelt werden. Anschließend kann die Klebeschicht mit einer Schichtdicke von ca. 2 mm aufgetragen werden. Dadurch lässt sich die Deckplatte noch ausrichten, um ein gleichmäßig ebenes Endergebnis zu erzielen.

Schritt 3 – Erste Deckplatte anbringen

Die Deckplatten müssen im versetzten Verband verlegt werden (siehe nächsten Schritt). Sägen Sie daher die erste Deckplatte auf Maß und beginnen Sie mit der Verlegung in einer Ecke des Raumes.

Schritt 4 – Verlegung der Deckplatten im versetzten Verband

Die Deckplatten müssen im versetzten Verband verlegt werden. Kreuzfugen sind nicht zulässig. Die obere Lage der druckverteilenden Deckplatten muss die Fugen der unteren R Floorzz Bodenelemente um mindestens 20 cmüberlappen, wie in der Abbildung dargestellt.

Verlegen Sie die druckverteilenden Deckplatten bis an die isolierenden Randstreifen.
Die obere Lage, auch Druckverteilungsplatte oder Deckplatte genannt, besteht aus 9 mm oder 11 mm starken Platten, die bei Bedarf mit einem Cuttermesser zugeschnitten werden können: zweimal einschneiden, brechen und das Armierungsgewebe auf der Rückseite mit einem dritten Schnitt durchtrennen.

Wenn die Deckplatten über R Floorzz Bodenelementen der Serien M.21.M1 bis M.21.M10 verlegt werden, müssen alle Hohlräume mit R Floorzz Deckplattenkleber aufgefüllt werden.

Für eine optimale Wärmeleitung, eine bessere Wärmeabgabe, eine gleichmäßigere Oberfläche und eine hohe Druckfestigkeit empfiehlt es sich, den R Floorzz Deckplattenkleber auch in den übrigen darunterliegenden Platten zu verwenden. Der Kleber füllt die offenen Bereiche rund um die Fräsrillen und Heizrohre aus und verbindet die obere Deckschicht fest mit den unteren Bodenelementen zu einer kompakten Einheit.

Schritt 5 – Verschrauben der Deckplatten

Die Deckplatten müssen stets mit selbstschneidenden R Floorzz Schrauben befestigt werden. Der maximale Abstand zwischen den Schrauben beträgt 200 mm, und der Abstand zwischen den Schraubenreihen darf 300 mm nicht überschreiten.

Schritt 1 – Spachtelmasse und dekorativer Bodenbelag

Die R Floorzz Gießmasse bietet eine gute Grundlage für verschiedene Bodenbeläge und sorgt für eine ebene Oberfläche. In vielen Fällen ist sie jedoch nicht vollständig eben genug für alle Arten von Endbelägen. Außerdem garantiert die Gießmasse kein perfekt waagerechtes Endergebnis, wenn die tragende Bodenplatte selbst uneben ist.

Oft muss der Boden daher zusätzlich mit einer Spachtelmasse (Egaline) nachbearbeitet werden. Ihr Lieferant oder Verleger des dekorativen Bodenbelags sollte den Boden immer fachgerecht prüfen, bevor der Endbelag aufgebracht wird.

Schritt 1 – Abdeckplatte und dekorativer Bodenbelag

Die R Floorzz Abdeckplatten bieten eine sehr gute Basis für unterschiedliche Oberflächen und Bodenbeläge, sind jedoch in vielen Fällen nicht ausreichend eben für alle dekorativen Endbeläge.

Der Lieferant oder Verleger Ihres dekorativen Bodenbelags sollte den Untergrund vor der Verarbeitung sorgfältig prüfen und gegebenenfalls vorbereiten, um ein perfektes Endergebnis zu gewährleisten.
